由于鋅的熔沸點(diǎn)低、易揮發(fā)，在高爐冶煉條件下易被還原，高爐內(nèi)鋅負(fù)荷過高時(shí)會侵蝕爐喉及爐身上部磚襯，形成爐瘤;高爐內(nèi)鋅蒸汽也會阻塞鐵礦石和焦炭空隙降低高爐料柱的透氣性,進(jìn)而影響高爐順行和操作;在高爐上升管、下降管以及風(fēng)口處也會因鋅富集而造成管路阻塞和風(fēng)口上翹,因此,對高爐而言鋅是一種有害元素。那么如何處理這種高爐灰中的鋅，讓其資源化利用，這里中焦礦機(jī)和大家談?wù)劵剞D(zhuǎn)窯法處理含鋅高爐灰工藝

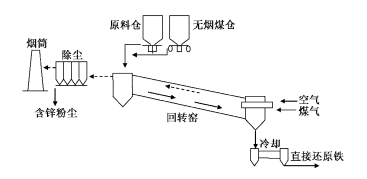

　　將干燥后的塵泥與作為還原劑的無煙煤混合后一起加入到回轉(zhuǎn)密中,爐料在氧化鋅回轉(zhuǎn)密內(nèi)高溫直接還原后形成團(tuán)粒，團(tuán)粒經(jīng)冷卻后可以篩分供高爐冶煉，而顆粒較小的部分則可用于燒結(jié)使用。塵泥中所含的鋅在回轉(zhuǎn)密中被還原蒸發(fā)，進(jìn)入煙氣中，溫度降低后又重新凝固，富集于爐塵中，收集后可以作為煉鋅原料。

　　該工藝基本原理是利用鋅沸點(diǎn)較低、高溫易揮發(fā)的性質(zhì)，通過還原使粉塵中的鋅揮發(fā)再富集回收。具有工藝設(shè)備簡單、技術(shù)成熟、投資低等優(yōu)勢但處置低鋅物料不太適宜，鐵料金屬化率也低，生產(chǎn)過程中常發(fā)生結(jié)圈現(xiàn)象。

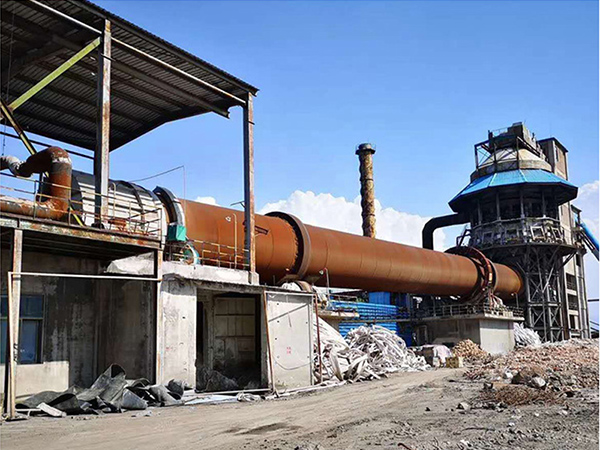

　　不同粉塵料進(jìn)廠后堆放處理，用鏟車混勻配料，配料后的爐料通過皮帶加入回轉(zhuǎn)窯中，爐料從窯的高端(窯尾)加入，空氣從窯頭端噴入;煙氣從窯尾排出，爐渣從窯頭排出。含鋅物料加入到具有一定傾斜度(3.5o左右)的回轉(zhuǎn)窯內(nèi)，回轉(zhuǎn)窯體以一定速度轉(zhuǎn)動(dòng)(每分鐘2-3轉(zhuǎn))，爐料從回轉(zhuǎn)窯尾端向窯頭端翻滾前行運(yùn)動(dòng)，窯內(nèi)的高溫爐氣與爐料流動(dòng)的方向相反，爐料中的金屬氧化物與還原劑產(chǎn)生良好的接觸被還原。

　　整個(gè)焙燒過程分為預(yù)熱帶、焙燒反應(yīng)帶及冷卻帶三段。窯內(nèi)高溫焙燒反應(yīng)帶的氣相溫度控制在1100-1200℃區(qū)間，在此反應(yīng)段，物料中的次氧化鋅將先被碳或一氧化碳還原成鋅蒸氣進(jìn)入氣相，隨窯內(nèi)氣流從窯尾進(jìn)入煙氣冷卻段，再被氣相中的氧氧化成次氧化鋅，收集于布袋中。爐渣排入窯頭水池冷卻，窯頭配置一臺鼓風(fēng)機(jī)對窯內(nèi)進(jìn)行空氣補(bǔ)充。

　　窯頭焙燒后的爐渣經(jīng)冷卻帶降溫后從窯頭處排出，進(jìn)入爐渣水冷池，再由抓斗撈出，進(jìn)入到球磨工序，球磨后的鐵粉進(jìn)水洗后磁選、烘干，成品鐵粉裝袋外銷。
