在鋁灰資源化利用的眾多工藝路線中，鋁灰回轉窯憑借其高溫焙燒、脫氮固氟、產能規模化的優勢，成為連接鋁灰處理與鋁錠、鋁酸鈣等產品生產的核心裝備。本文將圍繞鋁粉加工鋁錠生產線，深入解析鋁灰回轉窯的工藝價值及中焦鋁灰回轉窯設備的優勢

　　一：鋁灰的資源化價值與生產線工藝：

　　1. 鋁灰的來源與分類

　　鋁灰主要分為一次鋁灰(鋁含量較高，金屬鋁占比大)和二次鋁灰(經提鋁后的殘渣，鋁含量較低，但含有氮化鋁等活性物質)。兩者均具有反應性，部分還具有浸出毒性，規范處置勢在必行。

　　2. 從鋁灰到鋁錠的生產線工藝路徑

　　一條完整的鋁粉加工鋁錠生產線，通常包含“提鋁—熔煉—鑄錠—尾渣煅燒”的閉環流程：

　　一步：鋁灰預處理與分選

　　鋁灰先經顎式破碎機破碎，再送入球磨機研磨，隨后通過振動篩分級。篩分出的金屬鋁顆粒(鋁片)進入后續熔煉環節;而篩下物(二次鋁灰)則進入回轉窯煅燒工序。

　　二步：金屬鋁熔煉與鑄錠

　　分選出的鋁顆粒送入回轉爐或中頻爐進行熔煉。利用金屬鋁可自燃發熱的特性，爐內溫度維持在750℃左右，鋁顆粒熔化為鋁液后匯集，上層浮渣扒出，下層鋁液澆鑄成工業鋁錠。

　　第三步：二次鋁灰的高溫煅燒(核心環節)

　　二次鋁灰與石灰石等輔料按配比混合、研磨后，進入鋁灰回轉窯。在1330~1350℃的高溫下進行煅燒，發生固相反應，生產鋁酸鈣(精煉渣)或高鋁礬土熟料。這一環節分解鋁灰中的氮化鋁(脫氮)、固化氟化物(固氟)，實現解毒與資源化的雙重目標

　　二、中焦鋁灰回轉窯設備——技術優勢與工藝適配

　　在鋁灰回轉窯領域，河南中焦礦機制造有限公司(中焦礦機)是具備豐富項目經驗的設備制造商和工藝方案解決商。針對鋁灰腐蝕性強、易結圈、工況溫度高等痛點，中焦礦機回轉窯展現出多項核心優勢：

　　1. 耐高溫耐腐蝕設計

　　鋁灰煅燒溫度通常需達到1200-1400℃，且物料含氟、氯、鹽等腐蝕性成分。中焦回轉窯筒體采用合金鋼與耐火磚復合結構，有效抵御高溫侵蝕，保障設備長期穩定運行-6。

　　2. 密封與防結圈技術

　　針對鋁灰在高溫下易熔融粘結的問題，中焦設備采用多重迷宮密封+動態清圈裝置，防止物料在窯內結圈，確保物料在窯內流暢翻滾前進。同時，進料端和出料端可靠的密封裝置有效防止冷空氣進入和煙氣粉塵溢出，實現環保生產。

　　3. 準確溫控與PLC智能系統

　　鋁灰脫氮反應要求溫度準確控制。中焦鋁灰回轉窯搭載PLC集中控制系統和智能PID調節，可遠程實時監控并調節關鍵工藝參數(如溫度、轉速、風量)，確保窯內熱工制度穩定，氮化鋁轉化率≥98%，氰化物分解率近99%。

　　4. 定制化產能與一站式服務

　　中焦礦機提供從Φ1.4m至Φ3.2m多種規格的回轉窯定制設計，處理能力覆蓋10-700t/d。公司不僅提供設備制造，還涵蓋從工藝設計、設備安裝調試到環保驗收的一站式服務，并建有中試生產線幫助客戶驗證配方與工藝，降低投資風險

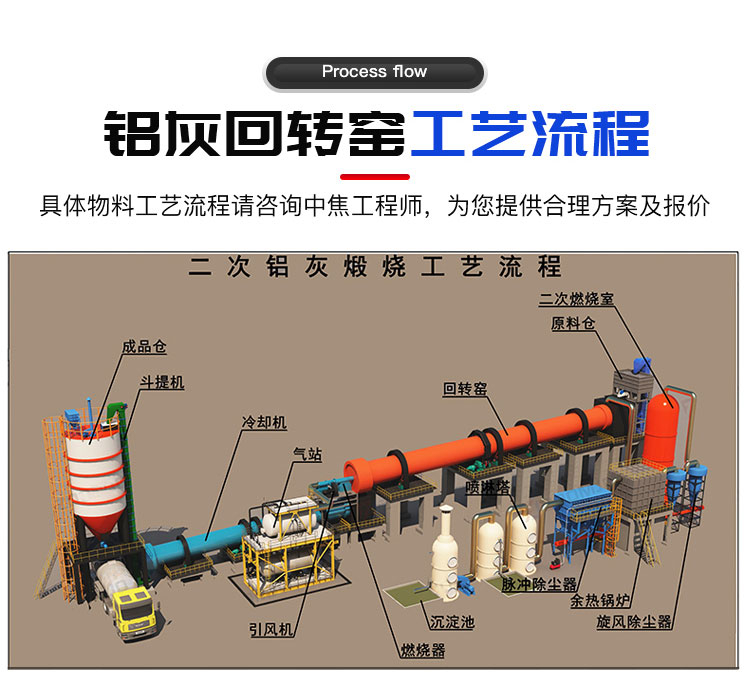

　　三、工藝深度解析——以中焦方案為例

　　中焦礦機提供的鋁灰處置工藝(以大修渣及二次鋁灰為例)涵蓋五大核心步驟-6：

　　1.預處理與粉磨：大修渣/鋁灰經破碎、球磨至80-120目，充分暴露內部氰化物與氟化物。

　　2.化學脫氰/固氟(可選)：針對高氰物料搭配濕法前處理，減少廢水產生。

　　3.回轉窯高溫焙燒(核心)：物料進入回轉窯，溫度1200-1300℃，停留時間40-60分鐘。在高溫下：

　　脫氮反應：2AlN+O2→Al2O3+N2↑(消除氨氣隱患)

　　固氟反應：添加的鈣基固氟劑(石灰石)使氟轉化為穩定的CaF2，浸出毒性達標。

　　4.　急冷與收塵：窯尾煙氣經旋風除塵、冷卻塔、布袋除塵器處理，急冷裝置有效避開二噁英生成溫區。

　　5.　成品利用：焙燒產物(主要含α-Al?O?、鈣長石)可作為水泥廠鋁質校正劑或耐火材料骨料出售，實現全量化利用

　　以鋁灰回轉窯為核心的鋁粉加工鋁錠生產線，不僅解決了鋁灰的危廢屬性難題，更將廢渣轉化為高價值的鋁錠、鋁酸鈣等產品。

　　如果您正在尋找成熟的鋁灰處置與資源化利用方案，歡迎聯系中焦礦機獲取針對性方案及現場案例考察
